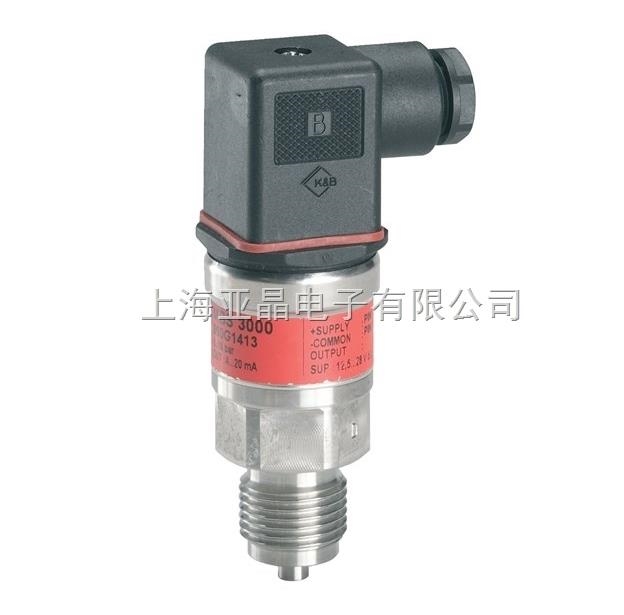

丹佛斯压力变送器作为工业自动化领域的核心设备，广泛应用于制冷系统、液压控制、能源监测等场景。其调节精度直接影响系统稳定性与能效表现。本文以MBS3050系列为例，系统梳理从硬件调节到软件配置的全流程操作方法。
一、硬件调节：机械式参数设定
1.压力范围与回差值调节
MBS3050系列采用双黄铜螺丝调节结构：
①压力上限设定：左侧螺丝控制停机压力值。以KP36型为例，顺时针旋转可提升压力上限（最高14bar），逆时针降低。例如在锅炉控制中，若需设定10bar停机压力，需将左侧螺丝调至对应刻度。
②回差值调节：右侧螺丝控制启动压力差值。若要求6bar启动，则需将回差值设为4bar（10-6=4）。回差范围需根据系统特性调整，制冷系统通常设为1-3bar以避免频繁启停。
操作要点：
①使用专用扳手或螺丝刀进行微调，每次旋转角度不超过15°
②调节后需用锁片固定螺丝，防止振动导致参数漂移
③配合压力表实时监测，确保调节精度达±0.5%FS
2.电气连接配置
MBS系列提供标准4-20mA输出信号，接线方式如下：
1号端子：公共线（COM）
2号端子：常闭触点（NC），用于故障报警
4号端子：常开触点（NO），用于正常工作信号输出
典型应用：
①制冷系统：1号接电源负极，2号接压缩机保护电路，4号接PLC输入模块
②液压控制：通过4-20mA信号直接连接变频器，实现压力闭环控制
二、软件配置：数字化参数优化
1.电子式压力开关设置
（1）操作流程：
①系统关闭：短按(ON/OFF)键，运行指示灯熄灭
②下限设定：
短按SET键进入下限模式
通过▲/▼键调整数值
③上限设定：
再次短按SET键切换至上限模式
设定上限值
④参数保存：
5秒内无操作自动保存
或长按SET键3秒强制保存
（2）高级功能：
①单位切换：短按(ON/OFF)键后按▲键，可在MPa/bar/PSI间切换
②零点校准：长按▼键5秒清零当前压力值，消除传感器漂移
2.智能诊断与补偿
内置脉冲缓冲器，可应对气蚀、液锤等恶劣工况：
①温度补偿：工作温度范围-40℃至85℃，自动修正热膨胀引起的测量误差
②EMC防护：符合IEC 61000-4-6标准，抗干扰能力达10V/m
③诊断输出：通过4-20mA信号叠加故障代码（如E01表示传感器断路）
三、典型应用场景调节案例
1.制冷系统压力控制
（1）需求：R22冷媒系统，要求低压保护值2bar，高压保护值18bar
（2）调节步骤：
①低压侧设置：
选用KP1控制器，调节左侧螺丝至2bar
回差值设为1bar
②高压侧设置：
选用KP5控制器，调节左侧螺丝至18bar
回差值设为2bar
③联动测试：
模拟低压故障，验证压缩机停机功能
模拟高压故障，验证安全阀开启功能
2.液压系统压力闭环控制
（1）需求：注塑机液压站，要求压力波动≤±0.2bar
（2）调节步骤：
①变送器安装：
选用MBS3000系列，G1/4接口垂直安装于油路块
添加脉冲缓冲器以消除液压冲击
②PID参数整定：
比例系数Kp=0.8，积分时间Ti=15s，微分时间Td=0.2s
通过变频器实现压力-流量双闭环控制
③动态响应测试：
阶跃响应时间≤100ms
超调量≤5%
四、技术发展趋势
1.无线化：MBS系列已推出LoRa无线变送器，传输距离达1.5km
2.智能化：集成AI算法实现自诊断与预测性维护
3.微型化：最新MBS1200系列直径仅12mm，适用于微型液压系统
丹佛斯压力变送器的调节需兼顾机械精度与数字智能，通过硬件调节与软件配置的协同优化，可实现±0.1%FS的测量精度与毫秒级响应速度。在实际应用中，建议结合具体工况建立参数数据库，通过大数据分析持续优化控制策略。
